Comment installer une prise électrique au sol : guide complet, normes et solutions ASG

Installer une prise électrique au sol est aujourd’hui une solution incontournable pour aménager des espaces modernes, ergonomiques et sans câbles apparents. Bureaux, salles de réunion, coworking, ERP, espaces culturels, hall d’accueil… La prise de sol simplifie l’alimentation des équipements tout en préservant l’esthétique des lieux.

Mais pour garantir sécurité, conformité et durabilité, l’installation doit respecter les normes françaises et s’appuyer sur du matériel adapté notamment les boîtiers de sol ASG, conçus pour les professionnels.

Comprendre les normes et réglementations

Le cadre réglementaire : NF C 15-100

Toutes les installations électriques en France doivent respecter la norme NF C 15-100, qui encadre la conception, la sécurité et le positionnement des équipements.

Les normes de l'installation électrique en France sont régies par la NF C 15-100, qui définit les règles de sécurité, de conception et d'installation des équipements électriques dans les bâtiments. Cette norme constitue le socle technique obligatoire pour toute intervention sur une installation électrique.

Elle impose notamment :

des hauteurs minimales pour les prises murales (5 cm pour les 16A, 12 cm pour les 32A),
une résistance de terre inférieure à 100 ohms,
et idéalement 50 ohms dans les zones sensibles pour réduire les champs électriques.

Spécificités pour les prises de sol

Installer une prise au sol implique des contraintes supplémentaires :

étanchéité renforcée,
résistance au passage et à l’usure,
utilisation de boîtiers dédiés, parfaitement adaptés à l’encastrement.

C’est pourquoi les boîtiers de sol ASG sont conçus pour répondre strictement aux exigences techniques des chantiers tertiaires, ERP et scénographiques.

Boitiers de sol

Choisir le bon matériel : les boîtiers de sol ASG

Pourquoi un boîtier de sol est indispensable ?

Une prise de sol ne doit jamais être installée directement dans le revêtement. Elle doit impérativement être intégrée dans un boîtier prévu pour protéger les connectiques, assurer l’étanchéité et garantir la sécurité électrique.

ASG propose trois grandes familles adaptées à tous les besoins :

1. BS1 — le boîtier unitaire

Idéal pour installer une seule prise (électrique ou courant faible).
Compact, discret et rapide à mettre en place.

2. BSA — le boîtier modulable et best-seller ASG

les BSA : Il s’agit du boitier best seller ASG qui est totalement modulable et personnalisable

C’est le modèle le plus polyvalent :

entièrement personnalisable,
compatible avec prises électriques, RJ45, USB, HDMI, XLR, etc.,
grande variété de trappes et de finitions.

Adapté aux espaces tertiaires et projets architecturaux exigeants.

3. BSE — le boîtier étanche équivalent IP55

Nos boitiers de sol étanches sont conçus pour les environnements techniques ou sensibles :

protection contre l'humidité et les projections équivalent IP55,
résistance mécanique renforcée,
sécurité maximale pour les lieux publics et ERP.

Composez votre Boitier de sol

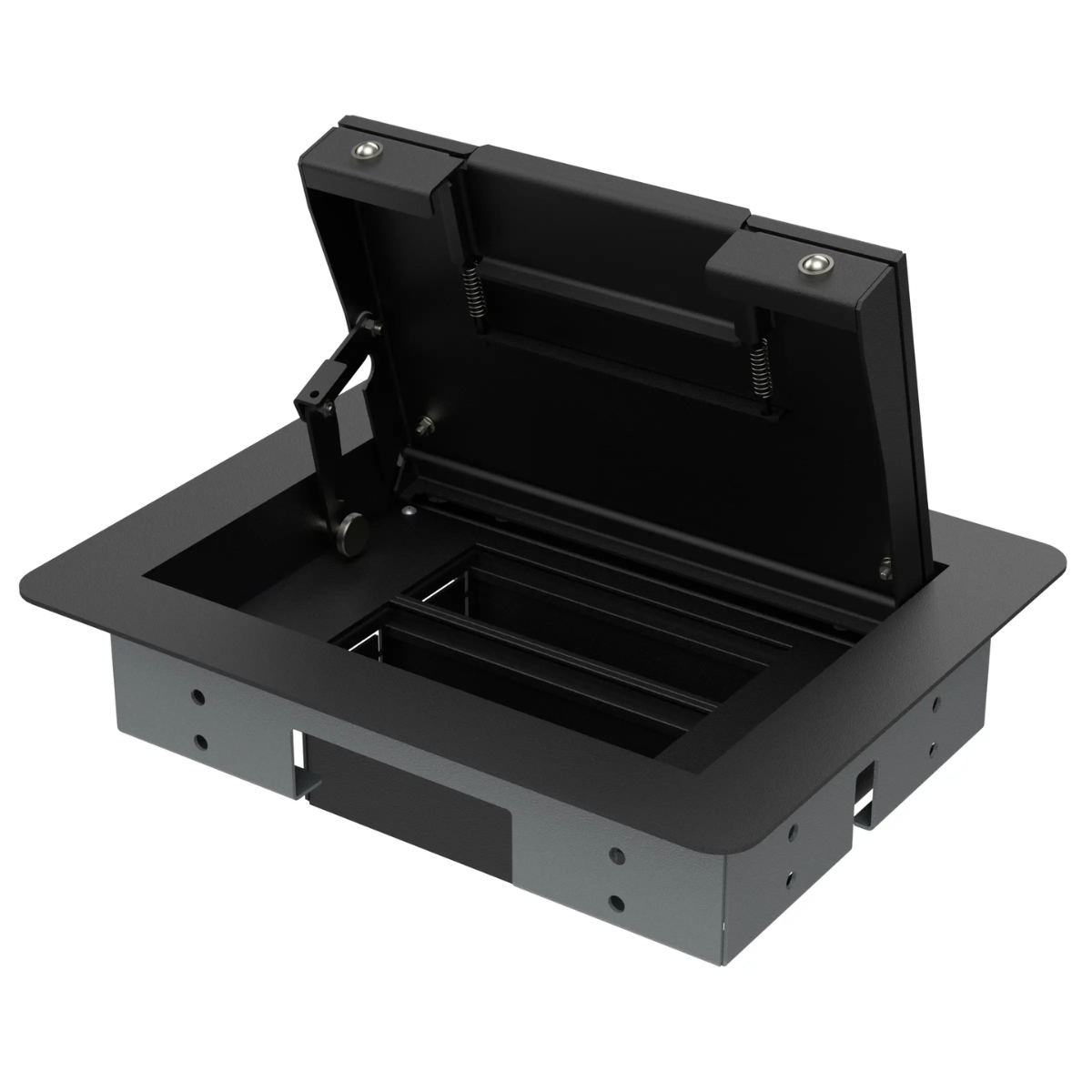

La boîte de sol ASG : la référence pour les prises de courant

La boîte ASG est fabriquée en acier, ce qui garantit robustesse et longévité. Une fois installée, elle arrive exactement au niveau du sol, offrant une intégration discrète, esthétique et pratique.

Choix des trappes :

Trappe pleine (laiton, inox brossé ou noir) : finition élégante.
Trappe moquettable (inox brossé ou noir) : revêtement fin intégré (6 mm).
Trappe garnissable : idéale pour revêtements épais (22 à 35 mm).

Avec ou sans tirette, elles permettent de brancher vos appareils tout en gardant la trappe fermée, un vrai plus pour la sécurité et l'esthétique.

La boîte d’encastrement : la base de l’installation

La boîte d’encastrement ASG correspond à la réservation béton dans laquelle le boîtier de sol sera posé.
Fabriquée en acier galvanisé, elle simplifie la mise en œuvre sur chantier et garantit :

une intégration propre,
des passages de câbles optimisés,
une installation conforme aux pratiques CFO/CFA.

Chaque modèle dispose d’un capot de protection indispensable pendant le coulage de dalle.

Accessoires indispensables pour vos prises de sol

Les solutions ASG peuvent être complétées avec :

Cadre retrait pour connectiques imposantes, permettant de travailler trappe fermée,
Serrure à clé pour sécuriser les accès,

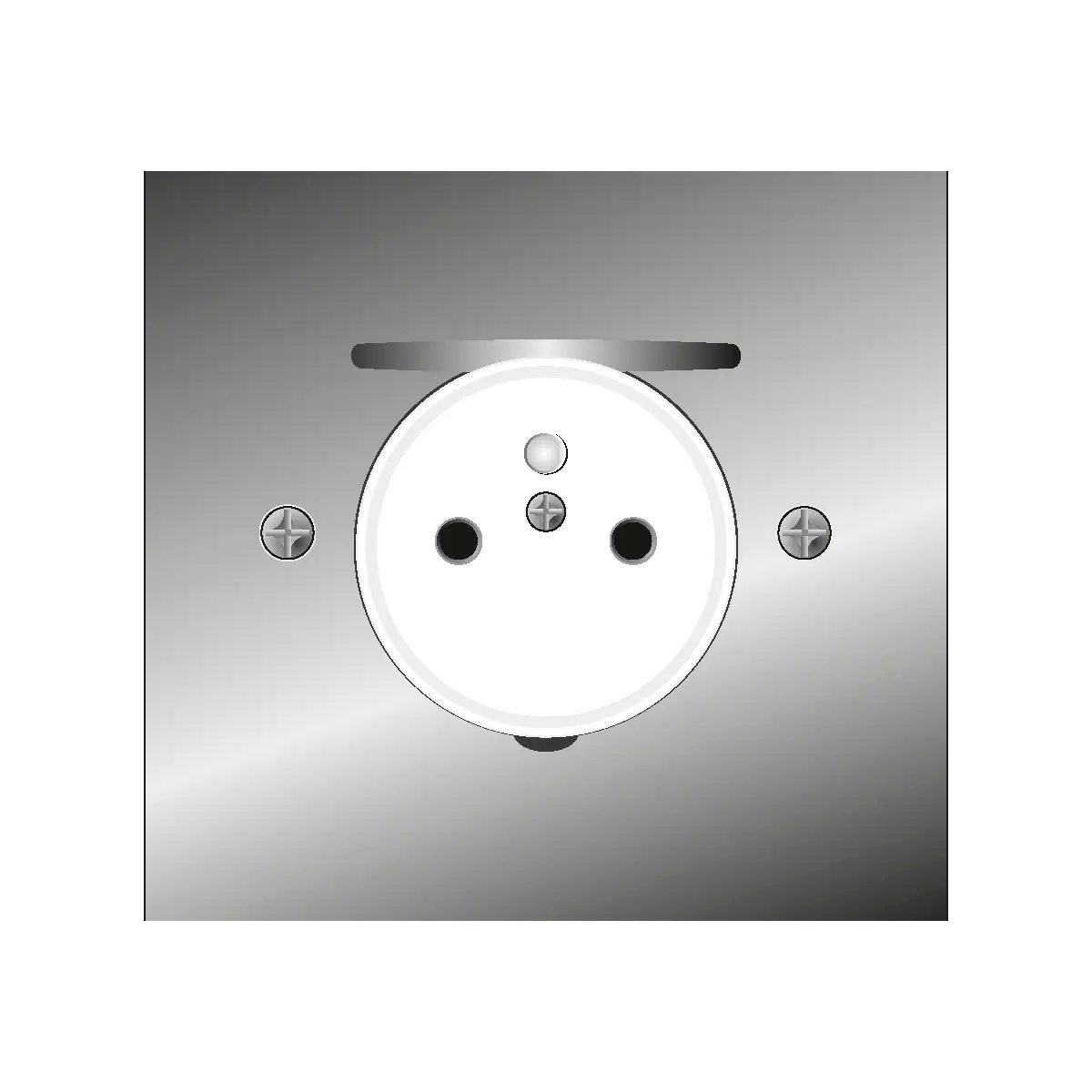

Platine et paniers adaptés aux différentes prises (courant 220V, RJ45, HDMI, USB…).

Ces éléments améliorent la sécurité, la modularité et la facilité d’usage de vos boîtiers.

Étapes d'installation d’une prise de courant au sol : le guide pratique

Phase préparatoire : sécurité et planification

Coupure générale de l'électricité

Avant toute intervention, assurez-vous de couper l'électricité.

Vérifiez l'absence de tension avant d'entreprendre les travaux.

Étude du cheminement des câbles

Identifiez le parcours optimal pour l'acheminement de l'alimentation électrique depuis le tableau de répartition. Cette étape détermine la faisabilité technique et l'impact sur la structure existante.

Installation du boîtier

Découpe et préparation

Réalisez la découpe avec précision en respectant les dimensions du boîtier ASG sélectionné. Une découpe nette garantit l'étanchéité et l'esthétique finale.

Découvrez notre article de blog sur l’installation d’un boîtier de sol.

Installez ensuite votre panier à plastron pour y insérer vos prises de courant et autres connectiques

Raccordement électrique de vos prises secteur

Respect des codes couleurs

Effectuez les raccordements en respectant scrupuleusement les codes couleurs :

Phase : rouge, noir ou marron
Neutre : bleu
Terre : vert/jaune

Protection et sécurisation

La norme impose également la section des conducteurs à utiliser en fonction des appareils alimentés

1,5 mm² pour un circuit prises 16A
2,5 mm² pour un circuit prises 20A
Protection par disjoncteur divisionnaire adapté

Finalisation et tests

Vérifications électriques

Avant la remise sous tension, contrôlez :

Continuité des conducteurs
Isolement entre phases
Raccordement correct de la terre
Serrage des connexions

Tests de fonctionnement

C'est seulement après le raccordement que les pattes de fixation doivent être serrées à l'aide de vis. Procédez ensuite aux tests de fonctionnement.

Tuto : comment installer un boîtier de sol

Intégration esthétique et usages adaptés de nos boitiers

Finitions disponibles

Les boîtiers de sol ASG s’harmonisent avec toutes les configurations :

inox brossé,
laiton,
noir (ou autres coloris sur devis)

En option : les trappes peuvent être garnissables.

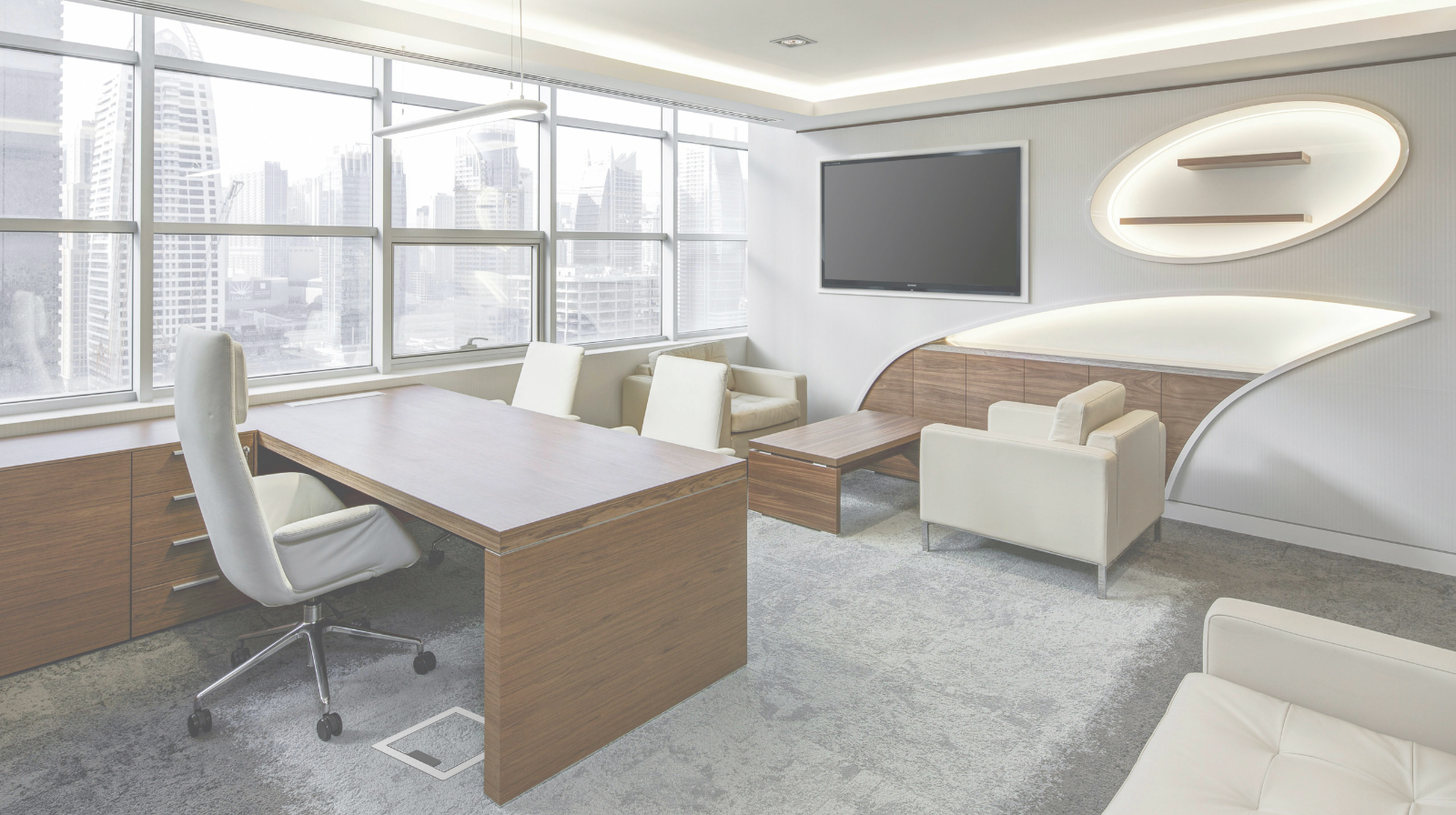

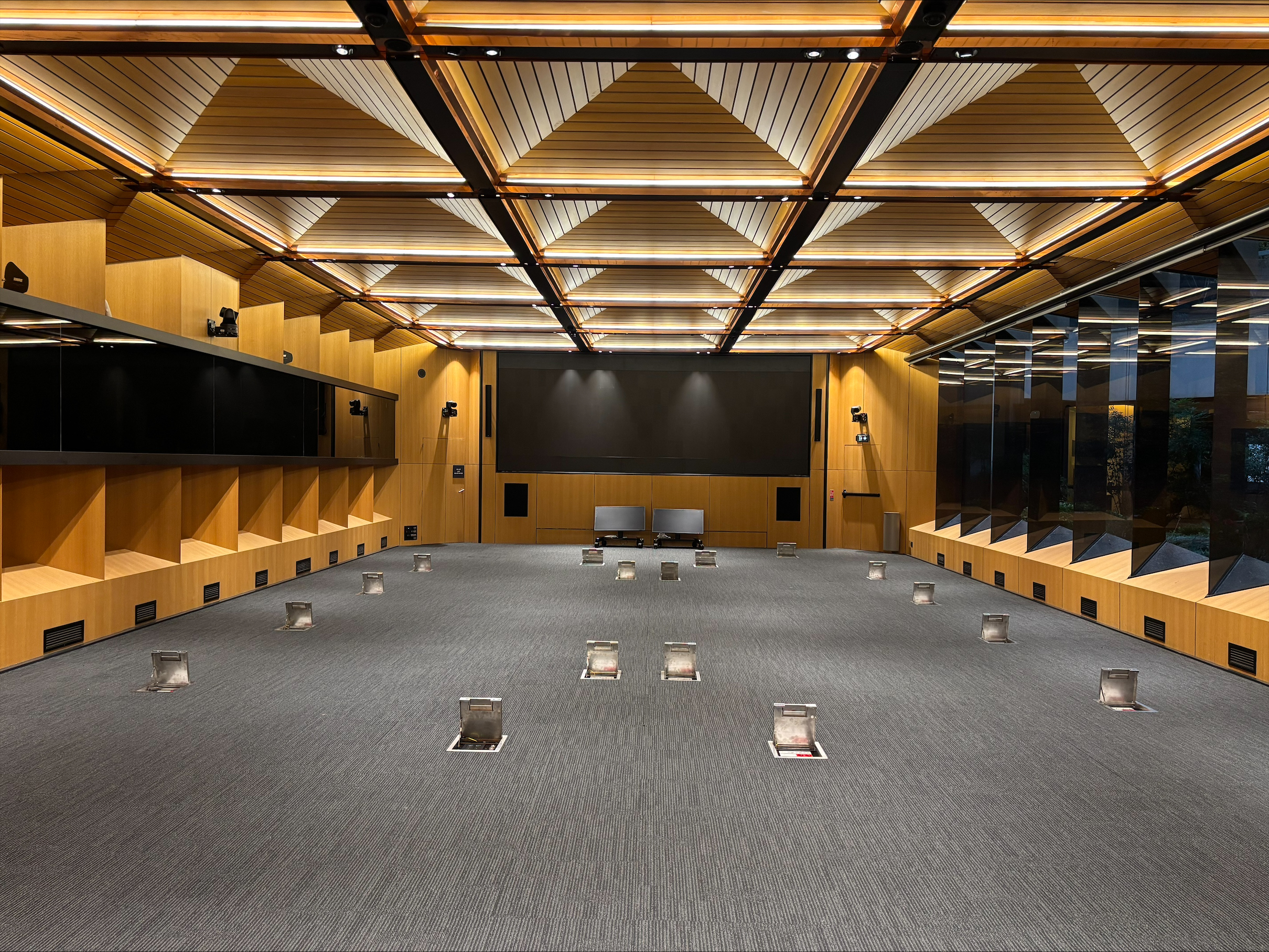

Espaces où la prise de sol est idéale :

salles de réunion,
bureaux flex office,
coworking,
showrooms,
scènes / spectacles,
espaces événementiels

Hall d’accueil.

Maintenance et évolutivité des boîtiers de sol

Entretien

Un entretien régulier garantit la durée de vie :

nettoyage,
vérification des serrages de la trappe

Évolutivité des boîtiers

Grâce à la modularité des boîtiers ASG, vous pouvez :

ajouter des connectiques,
remplacer une prise,
adapter le boîtier sans reprise du sol.

Pourquoi choisir ASG ?

ASG, spécialiste français depuis plus de 20 ans, garantit :

fabrication française,
matériaux garantis 10 ans (sur nos boitiers de sol)
conformité NF C 15-100,
sur-mesure possible,

Questions fréquentes

Peut-on intégrer une prise de sol dans un parquet ?

Oui, à condition d’utiliser un boîtier compatible et de prévoir une réservation adaptée. Les solutions ASG sont disponibles pour parquet, béton ou faux plancher.

Quelle est la profondeur minimale requise pour installer une prise au sol ?

Elle dépend du modèle. ASG propose plusieurs profondeurs afin de s’adapter aux contraintes des chantiers, y compris les zones à faible réservation.

Peut-on intégrer plusieurs prises dans un même boîtier ?

Oui. Les boîtier ASG permettent d’intégrer plusieurs prises électriques et connectiques (RJ45, HDMI, USB, etc.).

Quel disjoncteur utiliser ?

16A pour des conducteurs en 1,5 mm² et 20A pour du 2,5 mm², associés à un différentiel 30 mA.

Comment éviter l’humidité dans les prises au sol ?

Choisissez un boîtier avec indice IP adapté (IP55 pour la gamme BSE) et respectez les bonnes pratiques d’installation.

Peut-on mettre une prise au sol dans la salle de bain ?

L’installation de prise encastrable au sol est interdit dans la salle de bain.
