Quels sont les différents types de câbles Ethernet RJ45 ?
Quel que soit votre projet de construction (professionnel ou particulier) encore pour de l'intégration audiovisuelle, le choix du type de câble Ethernet (aussi appelé RJ45) adapté est essentiel pour assurer le succès de vos réalisations.
Que vous équipiez des bureaux d'entreprise ou des installations résidentielles, comprendre les différentes catégories de câbles RJ45 et leurs spécificités techniques vous permettra d'optimiser vos devis et de garantir des installations pérennes.
D’abord, nous allons définir ce qu’est un câble RJ45.

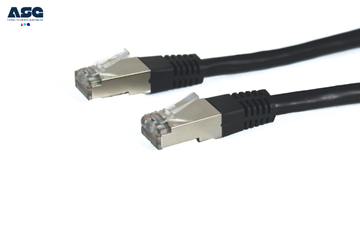

Un câble Ethernet ou câble RJ45 constitue l'épine dorsale de toute infrastructure réseau filaire moderne (votre réseau informatique ou multimédia). Ce support de transmission permet d'acheminer les données
informatiques et multimédias entre les équipements connectés, du tableau électrique jusqu'aux prises RJ45 murales.
Contrairement aux solutions Wi-Fi, une connexion Ethernet filaire offre une stabilité de connexion optimale et des débits constants, particulièrement appréciés dans les environnements professionnels et même
particuliers avec la généralisation du télétravail.
Le câble RJ45 se compose de quatre paires de fils en cuivre torsadées, chacune protégée par une gaine isolante. Cette construction et surtout le blindage du câble permettent de minimiser les interférences
électromagnétiques et d'assurer une transmission de données fiable sur des distances allant jusqu'à 100 mètres.
Dans le tableau comparatif vous pouvez les différentes catégories de câbles RJ45 de la catégorie 6 à 8.
- Catégorie 6 (Cat6) Bande passante de 250 MHz, débit de 1 Gbps (jusqu'à 10 Gbps sur courtes distances), distance maximale de 100 mètres.
- Catégorie 6A (Cat6a) Bande passante de 500 MHz, débit de 10 Gbps maintenu sur toute la distance de 100 mètres. Blindage obligatoire, câble plus épais. C'est l'évolution logique du Cat6 avec des performances stables.
- Catégorie 7 (Cat7) Bande passante de 600 MHz, débit de 10 Gbps (jusqu'à 40 Gbps sur 50m), distance maximale de 100 mètres. Blindage renforcé avec paires individuellement blindées plus blindage global.
- Catégorie 8 (Cat8) Bande passante de 2000 MHz, débit de 25-40 Gbps, mais distance limitée à 30 mètres seulement. Blindage maximal renforcé.
Environnement de bureau professionnel
Dans un contexte de bureaux d'entreprise, privilégiez systématiquement le câble RJ45 catégorie 6A. Cette catégorie offre la flexibilité nécessaire pour supporter l'évolution technologique des équipements (écrans 4K, systèmes de visioconférence haute définition, transferts de fichiers volumineux).
Le câblage par prise Ethernet en environnement tertiaire doit anticiper l'augmentation constante des besoins en bande passante. Un câble Cat6A permet de raccorder efficacement tous types d'appareils sans limitation de performance.
Les Catégories 7 (CAT7) offrent la même bande passante que le catégorie 6A avec une diminution de distance lors de l’augmentation de débit
Le catégorie 8 (CAT8), a quant à lui, un débit très puissant mais uniquement sur des distances courtes.
Le CAT6A reste une meilleure alternative pour les environnement professionnels.
Installation résidentielle
Pour les particuliers, le choix entre Cat6 et Cat6A dépend principalement de la longueur des liaisons et du budget alloué. Si vos installations dépassent 55 mètres entre le tableau électrique et certaines prises RJ45, le Cat6A devient indispensable pour maintenir les performances optimales.
Le Cat6A est aussi important pour suivre les évolutions liées à la box internet sur fibre optique.
Le saviez-vous ? Selon la norme NF C 15-100, les prises RJ45 sont essentielles pour le raccordement des équipements multimédia et sont désormais obligatoires dans tous les logements neufs.
Environnements industriels ou audiovisuels
Dans les usines, ateliers ou locaux techniques, les interférences électromagnétiques représentent un défi majeur. Ces environnements nécessitent impérativement des câbles blindés type Cat6A S/FTP offrant une meilleure protection contre les interférences électromagnétiques et la diaphonie.
La diaphonie représente un phénomène parasite où les signaux d'une paire interfèrent avec les autres paires du même câble. Les catégories supérieures (Cat6A, Cat7, CAT8) intègrent des technologies de blindage avancées (S/FTP) pour minimiser ces perturbations.
La connexion entre votre box fibre et vos équipements terminaux mérite une attention particulière. Un cordon RJ45 de catégorie 6A garantit l'exploitation totale de votre bande passante, même pour les abonnements très haut débit (10 Gbit/s).
Recommandations par débit :
- Abonnement jusqu'à 1 Gbps : Cat6 fortement recommandé.
- Abonnement 1-10 Gbps : Cat6A indispensable.
- Évolutivité souhaitée : Cat6A systématiquement.
Longueurs et distances : respecter les limites
La règle fondamentale du câblage Ethernet limite la distance maximale à 100 mètres entre l'équipement actif (switch) et la prise terminale.
Schéma de câblage RJ45
Le raccordement RJ45 doit respecter la norme T568B, standard français pour le câblage Ethernet. Cette normalisation garantit la compatibilité avec tous les équipements du marché et évite les dysfonctionnements.
Branchement RJ45 femelle au tableau électrique
L'installation d'une prise RJ45 au tableau électrique nécessite une attention particulière au branchement. Chaque connecteur RJ45 mâle doit être correctement serti selon le code couleur normalisé pour assurer une liaison optimale.
Notre choix de distribuer exclusivement des câbles RJ45 catégorie 6A repose sur une analyse pragmatique des besoins professionnels. Cette catégorie représente le meilleur équilibre entre performance, pérennité et coût total.
En effet, le cat6A est un câble ethernet à 10 Gbits/s de débit et pouvant aller jusqu’à 18Gbit/s sur de longues distances (100 mètres maximum) et qui offre une bande passante de 500 à 600 MHz, permettant une performance accrue par rapport au Cat6.
Avantages du Cat6A
Nos cordons RJ45 intègrent des gaines LSZH qui limitent les émanations toxiques en cas d'incendie, conformément aux exigences des établissements recevant du public. Cette caractéristique technique, souvent négligée, peut s'avérer cruciale pour la sécurité des installations tant professionnelles que privées.

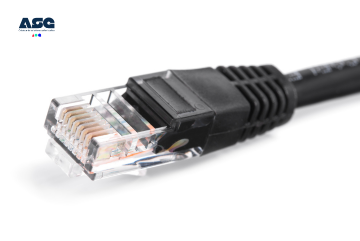

Connecteurs et compatibilité
Tous nos cordons utilisent des connecteurs RJ45 mâle compatibles avec l'ensemble des prises femelles du marché. Cette compatibilité universelle garantit l'intégration dans tout type d'installation existante et/ou nouvelle.

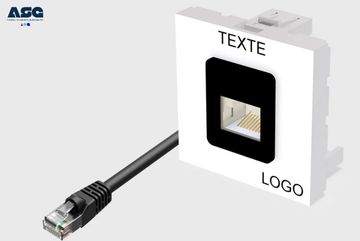

Qu’est-ce qu’une prise RJ45 ?
Il s'agit d'un format de prise universelle utilisé pour connecter des appareils tels que les téléviseurs, les ordinateurs et les box internet. Également connue sous le nom de prise réseau ou prise Ethernet murale, elle est pratique pour se connecter à Internet sans avoir besoin de recourir au Wi-Fi. Elle est utilisée pour tous les réseaux tant professionnels que particuliers pour garantir une qualité de débit constante.
Est-ce que la fibre passe par les prises RJ45 ?
Quand vous avez la fibre chez vous, le signal arrive en fibre optique jusqu’au boîtier ONT (ou intégré directement à la box)
La box transforme ce signal fibre en signal Ethernet. C’est le signal Ethernet qui passe dans le câble RJ45.
Quelle est la différence entre RJ45 et Ethernet ?
Le câble RJ45 est le connecteur physique, tandis qu’Ethernet est le protocole de communication utilisé sur les réseaux câblés. Peu de personnes font la différence d’où le fait qu’on emploie l’un ou l’autre terme.
Notre équipe vous accompagne et conseille dans le choix de vos câbles RJ45 pour tous vos chantiers quels qu’ils soient. Alors n’hésitez plus et contactez-nous !
