Qu'est-ce qu'une baie de brassage ? Définition et usage

La baie de brassage représente l’élément essentiel pour garantir une gestion optimale des réseaux dans le monde professionnel.

Comprendre la définition d’une baie de brassage et maîtriser ses applications s'avère indispensable pour tout professionnel de l'informatique ou gestionnaire technique.

Véritable colonne vertébrale de l'infrastructure réseau, cette la baie permet d'optimiser l'installation, la maintenance et l'évolutivité des systèmes de communication.

Définition d'une baie de brassage

Une baie de brassage est une structure métallique standardisée conçue pour accueillir et organiser l'ensemble des équipements actifs et passifs d'un réseau informatique ou de télécommunications. Cette infrastructure centralisée permet de regrouper en un seul endroit les serveurs, commutateurs, routeurs, panneaux de brassage, onduleurs et autres équipements techniques nécessaires au bon fonctionnement d'un réseau.

La baie de brassage constitue le point névralgique où convergent tous les câbles réseau d'un bâtiment ou d'une zone géographique déterminée. Elle facilite la gestion des connexions, simplifie les opérations de maintenance et permet une évolutivité optimale de l'infrastructure réseau. Son rôle est comparable à celui d'un tableau électrique pour l'installation électrique d'un bâtiment.

On appelle la baie de brassage l’ensemble équipé. Une baie se compose d’un rack à géométrie variable (RGV) ou armoire et de ses équipements 19 pouces (bandeaux, étagères, tiroirs…).

Le standard 19 pouces : une norme universelle

Origine et adoption du standard

Le standard 19 pouces (482,6 mm exactement) trouve ses origines dans l'industrie des télécommunications américaine des années 1930.

Cette norme, officiellement définie par l'Electronic Industries Alliance (EIA), s'est progressivement imposée comme référence mondiale pour les équipements informatiques et de télécommunications professionnels.

Cette standardisation présente de nombreux avantages :

· - Compatibilité universelle : tous les équipements professionnels respectent cette norme

· - Interchangeabilité : possibilité de remplacer facilement un équipement par un autre

· - Optimisation de l'espace : utilisation maximale de l'espace disponible

· - Facilité de planification : dimensionnement précis des installations

Caractéristiques techniques du standard 19 pouces

Les baies de brassage 19 pouces présentent des dimensions standardisées qui garantissent la compatibilité avec l'ensemble des équipements du marché. La largeur intérieure utile de 482,6 mm permet d'accueillir tous les équipements certifiés 19 pouces.

La profondeur est quant à elle variable selon les modèles et les besoins spécifiques de votre installation. Chez ASG, nos baies s'adaptent non seulement en hauteur (de 4 à 16 U et plus sur demande) mais également en profondeur pour répondre aux contraintes particulières de vos projets. Cette flexibilité permet d'optimiser l'espace disponible tout en garantissant une ventilation adéquate des équipements.

Les rails de fixation latéraux, percés selon un espacement normalisé, permettent la fixation sécurisée des équipements à l'aide de vis écrou cage. Cette standardisation facilite grandement l'installation et la maintenance des équipements. Les baies ASG, conçues et fabriquées en France, offrent une qualité et une robustesse reconnues par les professionnels de l'audiovisuel et de l'informatique.

L'unité de mesure "U" : comprendre l'organisation verticale

Définition et dimensions de l'unité U

L'unité "U" (pour "Unit" en anglais) constitue l'unité de mesure standard pour définir la hauteur des équipements et des baies de brassage. Une unité U correspond exactement à 44,45 mm (1,75 pouce), espacement qui comprend la hauteur de l'équipement plus l'espace nécessaire pour la ventilation et les câbles.

Cette mesure standardisée permet aux professionnels de planifier précisément l'occupation de leurs baies et d'optimiser l'utilisation de l'espace disponible. Un serveur 1U occupe une hauteur de 44,45 mm, un serveur 2U occupe 88,9 mm, et ainsi de suite.

On appelle également cette unité un bandeau s’il est fixe.

Les bandeaux 19 pouces sont des éléments essentiels pour l'organisation et la gestion des câbles dans les environnements de serveurs et de réseaux. Ils sont conçus pour s'adapter aux baies standard de 19 pouces, offrant une solution pratique et efficace pour maintenir l'ordre et optimiser l'espace.

Les bandeaux pré-percés sont particulièrement populaires car ils permettent une installation rapide et facile des équipements. Ils sont disponibles en différentes configurations pour répondre à divers besoins, que ce soit pour les centres de données, les salles de serveurs ou les installations réseau.

Pour découvrir une large gamme de bandeaux 19 pouces, vous pouvez consulter le site d'ASG dont voici quelques liens utiles pour équiper votre baie:

Ces produits sont conçus pour offrir une grande flexibilité et une installation simplifiée, ce qui en fait un choix idéal pour les professionnels cherchant à optimiser leur infrastructure réseau.

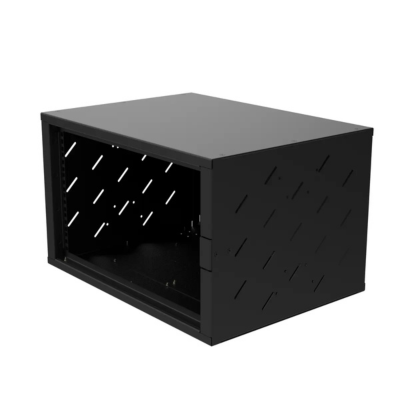

Baie de brassage

Architecture et composants essentiels

Structure principale : l'armoire ou rack à géométrie variable (RGV)

Le cœur de toute installation repose sur l'armoire métallique, élément central de la baie de brassage. Cette structure, généralement fabriquée en acier traité, peut être ouverte pour un accès maximal ou fermée avec portes et panneaux latéraux pour une protection renforcée.

Les différents types de baies de brassage

Baies ouvertes (racks ouverts)

Les baies ouvertes, constituées uniquement de montants et de rails, offrent une accessibilité maximale aux équipements. Elles conviennent particulièrement aux environnements avec accès sécurisé où la protection contre l'intrusion n'est pas critique. Leur principal avantage réside dans leur coût réduit et leur facilité d'accès pour la maintenance.

Baies fermées (armoires)

Les baies fermées intègrent des panneaux latéraux, une porte avant et souvent une porte arrière. Elles offrent une protection optimale des équipements contre la poussière, les intrusions et les manipulations non autorisées. Ces solutions sont privilégiées dans les environnements professionnels où la sécurité et la propreté sont essentielles.

Baies murales

Conçues pour les installations de petite envergure, les baies murales se fixent directement au mur et offrent une solution compacte pour les locaux techniques de taille réduite. Elles sont particulièrement adaptées aux TPE et aux installations décentralisées.

Usages et applications des baies de brassage

Dans l'entreprise

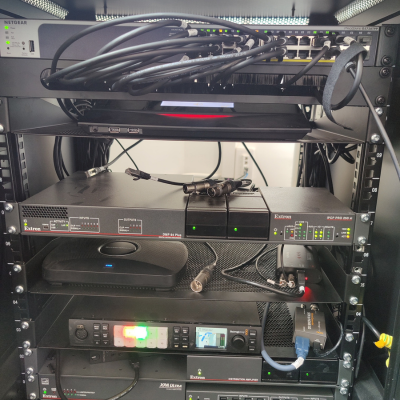

Les baies de brassage constituent l'épine dorsale de l'infrastructure réseau d'entreprise. Elles centralisent l'ensemble des équipements actifs (commutateurs, routeurs, serveurs) et passifs (panneaux de brassage, répartiteurs) nécessaires au fonctionnement du réseau local. Cette centralisation facilite la gestion, la maintenance et le dépannage des équipements.

Dans un environnement d'entreprise typique, une baie de brassage accueille :

Les commutateurs réseau pour la connectivité LAN
Les panneaux de brassage pour l'organisation des câblages
Les serveurs locaux et les équipements de stockage
Les équipements de sécurité (pare-feu, systèmes de filtrage)
Les onduleurs pour la protection électrique
Les équipements de supervision et de monitoring

Dans les datacenters

Les datacenters représentent l'usage le plus intensif des baies de brassage. Ces environnements haute densité nécessitent une organisation rigoureuse et une optimisation maximale de l'espace.

Dans les installations de télécommunications

Les opérateurs de télécommunications utilisent massivement les baies de brassage pour organiser leurs équipements de transmission, de commutation et de routage. Ces installations nécessitent souvent des baies de grande hauteur et une résistance mécanique renforcée pour supporter des équipements lourds.

Applications spécialisées

Certains secteurs d'activité présentent des besoins spécifiques :

Industrie : baies renforcées résistant aux vibrations et aux environnements difficiles
Médical : solutions respectant les normes hospitalières et les contraintes de compatibilité électromagnétique.
Militaire et aéronautique : baies durcies répondant aux spécifications de résistance extrême.

Armoire métallique

Bandeaux ou panneaux de brassage : organisation des connexions

Les panneaux (ou bandeaux) de brassage représentent l'élément organisationnel clé de toute baie de brassage. Ces composants permettent de centraliser et structurer toutes les connexions réseau, facilitant ainsi la gestion des câbles et la traçabilité des connexions.

Disponibles en différentes densités, ces panneaux s'adaptent aux besoins spécifiques de chaque installation. Ils supportent diverses technologies de connectique : RJ45 pour les réseaux Ethernet, connecteurs pour les liaisons optiques, ou encore connecteurs coaxiaux pour applications spécialisées.

Nos bandeaux ASG sont totalement personnalisables avec les connectiques dont vous avez besoin pour votre environnement.

Critères de sélection d'une baie de brassage

Capacité et dimensionnement

Le choix de la hauteur (en U) dépend du nombre et du type d'équipements à installer, mais également des perspectives d'évolution. Il convient de prévoir une marge de croissance d'au moins 20% pour permettre les extensions futures sans nécessiter de changement de baie.

La profondeur constitue également un critère important lors du choix.

Gestion thermique

La densité croissante des équipements génère des défis thermiques importants. Les baies modernes intègrent des solutions de ventilation forcée, des panneaux perforés pour l'aération et parfois des systèmes de refroidissement liquide. La gestion des flux d'air devient critique dans les installations haute densité.

Sécurité et accessibilité

Selon l'environnement d'installation, différents niveaux de sécurité peuvent être requis :

Serrures mécaniques pour les environnements standards
Serrures électroniques avec contrôle d'accès pour les installations sensibles
Systèmes de surveillance intégrés pour les datacenters critiques

Gestion des câbles

Une gestion efficace des câbles améliore non seulement l'esthétique de l'installation mais également sa maintenance. Les baies modernes intègrent des systèmes de passage de câbles, des guides-câbles et des panneaux de gestion dédiés.

Équipements actifs : commutateurs et routeurs

L'intégration d'équipements actifs constitue un aspect essentiel de la baie de brassage. Ces dispositifs assurent le routage, la commutation et la gestion du trafic réseau au sein de l'infrastructure.

Ces équipements s’intègrent parfaitement dans la baie et ont souvent la taille standard 1 ou 2 U pour se fixer facilement au rack.

Les commutateurs réseau, éléments centraux de distribution des données, nécessitent une alimentation électrique stable et une ventilation adéquate. Leur positionnement stratégique dans la baie influence directement les performances globales du réseau.

Applications et contextes d'utilisation

Centres de données et infrastructures critiques

Dans les centres de données, la baie de brassage s'enrichit de contraintes spécifiques liées à la haute densité d'équipements et aux exigences de disponibilité. Ces environnements nécessitent des solutions de refroidissement avancées, une gestion précise de l'alimentation électrique et des systèmes de monitoring sophistiqués.

Environnements de bureaux et PME

L'adaptation d'une baie de brassage aux contextes de bureaux nécessite une approche différente, privilégiant la discrétion esthétique et la facilité de maintenance. Ces installations, souvent moins denses, permettent une approche plus flexible de l'organisation des équipements.

Réseaux de télécommunications et opérateurs

Les opérateurs de télécommunications exploitent des baies spécialisées, intégrant des équipements de commutation haute capacité et des systèmes de gestion de réseau sophistiqués. Ces installations nécessitent une baie élargie, incluant des aspects de redondance géographique et de continuité de service.

Installation et bonnes pratiques

Préparation de l'environnement

L'installation d'une baie de brassage nécessite une préparation minutieuse de l'environnement. Le local technique doit disposer d'une alimentation électrique adaptée, d'un système de climatisation dimensionné et d'une connectivité réseau appropriée. La capacité portante du sol doit également être vérifiée, particulièrement pour les baies de grande hauteur.

Organisation et étiquetage

Une organisation rigoureuse facilite grandement la maintenance et le dépannage. L'utilisation d'un plan de câblage documenté, d'un système d'étiquetage cohérent et de codes couleur pour les différents types de connexions constitue une bonne pratique essentielle.

Évolutivité et maintenance

La conception de l'installation doit anticiper les évolutions futures. L'utilisation de panneaux modulaires, la réservation d'espace pour les extensions et la mise en place d'une documentation détaillée facilitent les modifications ultérieures.

Solutions ASG : expertise et innovation

ASG propose une gamme complète de baies de brassage adaptées à tous les besoins professionnels. Fort de son expertise dans les infrastructures réseau, ASG développe des solutions innovantes qui répondent aux exigences les plus strictes en matière de qualité, de sécurité et de performance.

Les baies ASG se distinguent par leur robustesse, leur facilité d'installation et leur adaptabilité aux contraintes spécifiques de chaque secteur d'activité. Que ce soit pour une PME, un datacenter ou une installation industrielle, ASG propose des solutions sur mesure.

Pour découvrir la gamme complète des solutions de brassage ASG et bénéficier de conseils personnalisés, n'hésitez pas à consulter notre catalogue en ligne ou à contacter nos experts techniques.

La baie de brassage constitue un élément fondamental de toute infrastructure réseau professionnelle. Sa sélection et son dimensionnement impactent directement la performance, la maintenabilité et l'évolutivité du système d'information. La maîtrise des standards 19 pouces et de l'unité U, ainsi que la compréhension des différents usages, permettent aux professionnels de faire les meilleurs choix techniques pour leurs installations.

L'évolution constante des technologies et l'augmentation des besoins en bande passante nécessitent une approche prospective dans la conception des infrastructures.

Questions fréquentes

Qu'est-ce qu'une baie de brassage ?

Une baie de brassage est une structure métallique standardisée conçue pour organiser, protéger et centraliser les équipements réseau informatiques. Elle sert de point central pour la gestion des câbles et des connexions réseau, facilitant la maintenance et l'évolution des infrastructures.

Qu'est-ce qu'une baie électrique ?

Une baie électrique est une variante spécialisée de la baie de brassage, dédiée à la gestion de l'alimentation électrique des équipements informatiques. Elle intègre des onduleurs (UPS), des distributeurs d'alimentation (PDU) et des dispositifs de protection électrique.

Peut-on installer une baie informatique chez soi ?

Oui, une baie informatique constitue une excellente solution pour les particuliers gérant des infrastructures réseau complexes. Elle permet d'organiser les équipements réseau domestiques, les serveurs personnels et les systèmes de stockage de manière professionnelle.

Comment assurer la maintenance d'une baie de brassage ?

La maintenance inclut le nettoyage régulier, la vérification des connexions, le contrôle des systèmes de ventilation, la surveillance des températures et la mise à jour de la documentation. Un planning de maintenance préventive permet d'éviter les pannes critiques.

Quelle est la durée de vie d'une baie de brassage ?

Une baie de brassage de qualité professionnelle peut fonctionner 15 à 20 ans avec une maintenance appropriée. La structure métallique résiste généralement plus longtemps que les équipements qu'elle contient, permettant des évolutions technologiques successives.
