Comment installer une prise : guide pratique étape par étape

Préparation de l'installation : étapes préalables

Couper l'alimentation électrique

Avant toute intervention, coupez l’alimentation générale au tableau électrique.

Même pour une installation en courant faible, cette précaution est indispensable si des câbles 230 V passent à proximité.

Choisir le bon modèle de plastron

ASG propose trois types de plastrons :

Le plastron 45x45 (type Legrand Mosaik) s'intègre dans des boîtiers standard de type 45x45 mm. Il garantit une installation murale pratique et rapide, idéale pour les configurations simples avec une ou deux connectiques.

Le plastron Céliane  offre une finition haut de gamme avec sa forme ronde caractéristique. Disponible en blanc, noir ou titane, il s'intègre discrètement dans tous les intérieurs. Ce modèle propose également un large choix de parements pour une personnalisation totale.

Le PML représente la solution économique et polyvalente. Son espace plus large permet d'intégrer plusieurs connectiques sur un même cadre. Il s'adapte rapidement sur les boîtes d'encastrement Legrand ou sur les cadres en saillie Le PML ASG est personnalisable en fonction de vos connectiques et peut se fabriquer sur mesure en fonction de la taille de votre boîte.

Positionnez vos plastrons en fonction du type de câblage :

• Les plastrons de courant fort doivent être indépendants et respecter une hauteur réglementaire (souvent 30 cm du sol pour les prises).


• Les plastrons de courant faible peuvent être placés à proximité d’un téléviseur, d’un poste de travail, ou dans une baie réseau.

Déterminer l'usinage : horizontal ou vertical

Chaque intégration étant unique, déterminez l'orientation optimale de votre plastron. ASG peut adapter le sens de l'équipement (horizontal ou vertical) pour faciliter l'installation, notamment sur de l'existant ou pour respecter une disposition particulière des câbles.

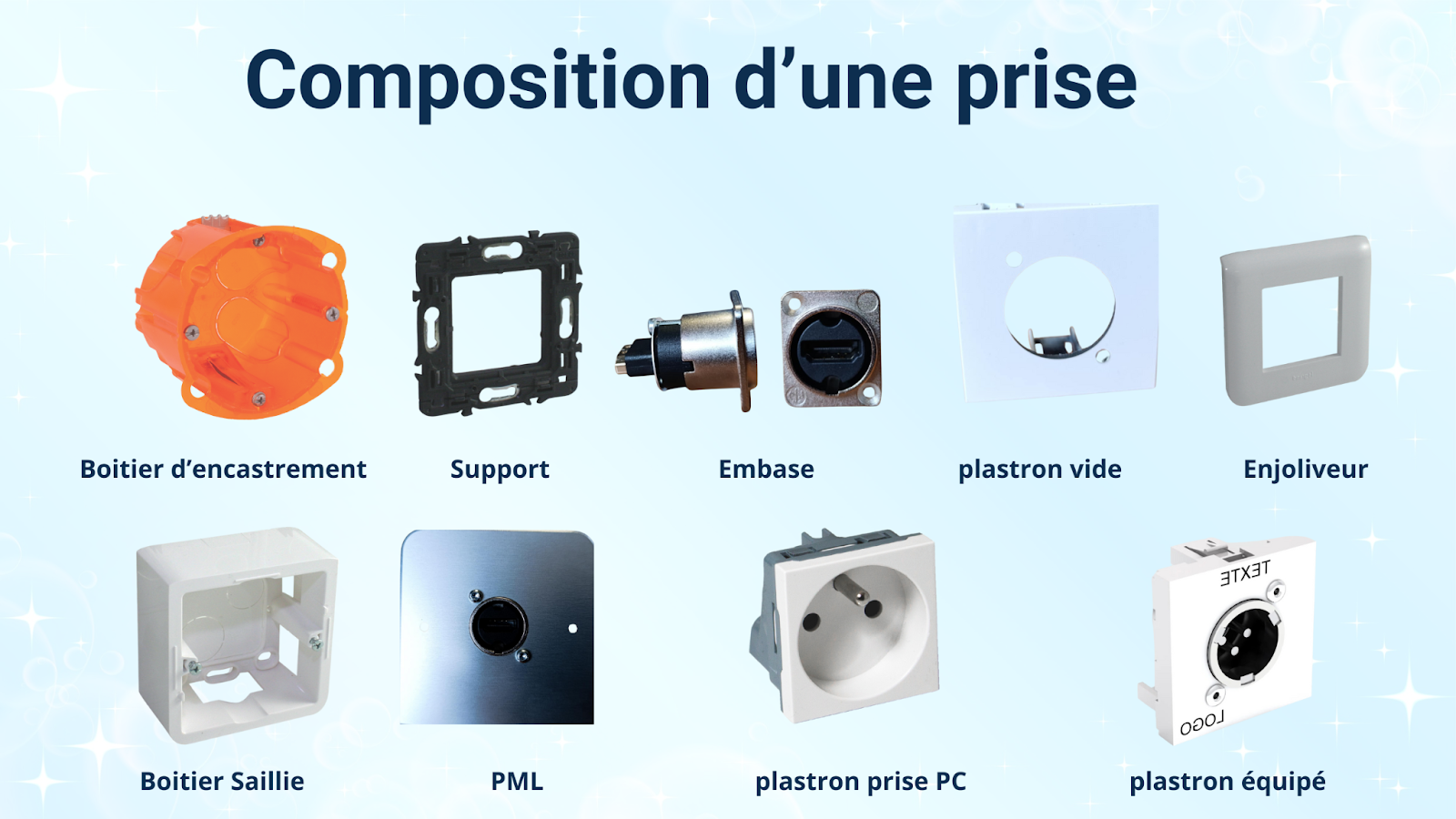

Installation étape par étape d'un plastron

Étape 1 : Préparer le boîtier d'encastrement : Fixez  le boîtier d’encastrement dans le mur. après avoir percé le mur avec la scie cloche adaptée.
Laissez 15 cm de câble en réserve pour faciliter les connexions. Passez les câbles dans le boîtier.

Étape 2 : Fixer le cadre métallique : Vissez le cadre sur le boîtier.

Étape 3: Préparer et connecter les câbles

Courant fort : reliez la phase (rouge), le neutre (bleu) et la terre (vert/jaune). Vérifiez la tension au multimètre.

Courant faible : suivez le schéma propre à chaque connectique :

Pour une prise RJ45 (Ethernet) : respectez scrupuleusement l'ordre des fils selon la norme T568A ou T568B. N’hésitez pas à consulter notre article sur ce sujet.

Pour un câble HDMI : ces connectiques sont généralement pré-montées. Assurez-vous simplement que le câble n'est pas endommagé et que les connexions sont propres.

Pour un câble USB : Il s’agit d’un câblage standard.

Pour un câble XLR : respectez la norme de câblage (pin 1 : masse, pin 2 : point chaud, pin 3 : point froid) pour garantir une transmission audio optimale.

Étape 4 : Fixer les connectiques sur le plastron

Selon le modèle de plastron ASG, deux méthodes de fixation existent :

Fixation par vis : positionnez la connectique dans l'emplacement usiné du plastron, puis vissez solidement. Ne serrez pas excessivement pour éviter de déformer le plastron ou d'endommager la connectique.

Fixation par insert : certains plastrons utilisent un système d'insert permettant un montage rapide par clippage. Assurez-vous que l'insert est correctement positionné avant d'exercer une pression pour le clipsage.

Étape 5 : Fixer plastron sur le support métallique : à l’aide du tournevis adapté

Étape 6 : Installer le parement de finition

Si votre installation utilise un plastron Céliane ou un modèle avec parement, installez maintenant la plaque de finition.

Vérifications et finitions

Tester les connexions

Avant de remettre le courant :

• Contrôlez les serrages et la stabilité du montage.


• Testez chaque prise avec un multimètre (courant fort) ou un testeur de câble (courant faible).


• Vérifiez la qualité du signal HDMI, la continuité RJ45 et le bon fonctionnement USB et OPTICALCON.

installations spécifiques

Installation en saillie

Pour les installations ne nécessitant pas d'encastrement, les plastrons PML d'ASG s'adaptent sur des cadres en saillie. Cette configuration convient particulièrement aux rénovations où le percement du mur est délicat ou impossible.

Le montage reste identique, seul le support change : cadre en saillie fixé directement sur le mur au lieu d'un boîtier d'encastrement.

Les PML ASG se déclinent en 4 tailles pouvant contenir de 1 à 3 modules (normes standard Legrand) et un pouvant accueillir 6 modules.

Le PML peut également être fabriqué sur mesure selon vos besoins

Personnalisation de votre plastron ASG

Gravure et marquage

ASG propose de graver vos plastrons selon vos besoins : logo d'entreprise, texte de repérage des connectiques, numérotation. Cette personnalisation facilite l'identification rapide des prises, particulièrement utile dans les installations complexes ou les locaux professionnels.

Usinage

Chez Asg nous pouvons usiner horizontalement ou verticalement votre plastron

Erreurs courantes à éviter

 Mélanger courant fort et courant faible dans le même boîtier

Ne pas couper l'alimentation : même en courant faible, cette négligence expose à des risques. Toujours vérifier l'absence de tension avant d'intervenir.

Serrage excessif des vis : un serrage trop fort peut déformer le plastron ou endommager les connectiques. Serrez fermement mais sans forcer.

Câbles trop courts : prévoir une longueur suffisante facilite le travail et permet des modifications ultérieures. Conservez au minimum 15 cm de marge dans le boîtier.

Ordre incorrect des fils RJ45 : le non-respect de la norme T568B compromet la connexion réseau. Vérifiez systématiquement l'ordre avant de sertir.

ASG : votre partenaire pour des installations professionnelles

Nos plastrons modulaires combinent performance technique et esthétisme pour des installations durables et fiables que ce soit pour courant fort, courant faible, ou mixtes (avec séparation conforme aux normes).

Chaque commande bénéficie d'un suivi personnalisé pour vous proposer les solutions les plus adaptées à votre projet. Notre capacité de personnalisation (usinage sur mesure, gravure, choix des finitions) garantit une intégration parfaite dans tous les environnements.

Nos plastrons peuvent accueillir toutes les connectiques nécessaires à vos installations : HDMI, RJ45, USB, XLR, Jack, RCA, ou OPTICALCON. Cette polyvalence en fait la solution idéale pour les intégrations professionnelles ou domestiques.

Besoin de conseils pour votre projet d'installation ? Notre équipe d'experts reste à votre disposition pour vous accompagner dans le choix et la mise en œuvre de vos plastrons.
