Comment installer une prise RJ45 ?

Le choix du câble Ethernet est crucial pour garantir une performance optimale. Il existe différentes catégories de câbles Ethernet, chacune adaptée à des besoins spécifiques :

• - Cat6 : Supportant des débits jusqu'à 10 Gbit/s sur des distances jusqu'à 55 mètres, adapté aux environnements professionnels.



• - Cat6a : Supportant des débits jusqu'à 10 Gbit/s sur des distances jusqu'à 100 mètres, idéal pour les installations haut débit et les centres de données.



Pour plus d'informations sur les différentes catégories de câbles Ethernet, vous pouvez consulter notre article sur bien choisir son câble en fonction de l’usage.

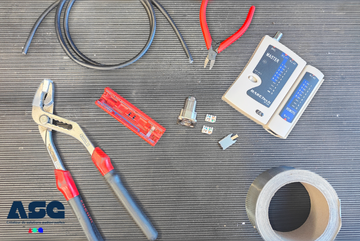

• - Mesurer et couper le câble : Mesurez la longueur de câble nécessaire pour relier les deux points de votre installation. Coupez le câble à la longueur souhaitée en utilisant la pince coupante. (Prévoyez un % en plus pour ne pas vous trouver à court).



• - Dénuder le câble : Utilisez la pince à dénuder pour retirer quelques centimètres de la gaine extérieure du câble, exposant ainsi les paires de fils torsadés à l'intérieur. Attention à ne pas couper le blindage mais le laisser pour le relier par la suite.

• - Séparer les paires de fils : Séparez les quatre paires de fils torsadés. Vous remarquerez que chaque paire est composée de deux fils de couleurs différentes (par exemple, bleu et blanc ou blanc rayé). Bien veiller à garder les paires ensembles surtout si le fil de paire est blanc uni.



Il existe deux normes de câblage pour les prises RJ45 : T568A et T568B. La norme T568B est la plus couramment utilisée.

 Voici l'ordre des fils pour la norme T568B :

1. Blanc/orange
2. Orange
3. Blanc/vert
4. Bleu
5. Blanc/bleu
6. Vert
7. Blanc/marron

8. Marron



• - Ordonner les fils : Disposez les fils dans l'ordre correct selon la norme T568B.



• - Insérer les fils dans l’embase : Insérez les fils dans l’ordre du schéma de la prise RJ45 correspondants aux codes couleurs, en vous assurant que chaque fil est bien en place et bien aligné et que la gaine du câble est bien enfoncée dans l’embase.
  Couper les fils qui dépassent avec la pince coupante en vous assurant que les fils soient bien coupés à la même longueur.

• - Fixer les fils : Fixez les fils dans la prise en vous assurant qu’ils soient restés correctement placés. N’hésitez pas à vous aider d’une pince multiprise pour assurer le serrage et la fixation.

• - Relier le blindage à l’embase pour éviter les interférences. Idéalement utiliser du scotch alu pour bien tout relier. Fixer le tout avec un collier de serrage.

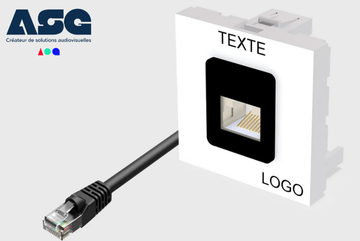

Votre embase est prête à être installée.

Selon votre besoin elle peut être murale (avec plastron) ou installée sur une platine.

Utilisez un testeur de câble pour vérifier que toutes les connexions sont correctement établies et qu'il n'y a pas de courts circuits ou de fils mal raccordés. Si le testeur indique que toutes les connexions sont bonnes, votre installation est terminée.

Activez la prise Ethernet : Une fois le câble testé et validé, vous pouvez activer la prise RJ45 murale en la connectant à votre réseau.

Conseils pratiques

• - Étiquetez vos câbles : Pour faciliter la maintenance et le dépannage, étiquetez chaque câble avec des informations sur son emplacement et sa destination.



• - Respectez les normes de sécurité : Assurez-vous de respecter toutes les normes de sécurité électriques et de câblage en vigueur.





Pourquoi la connexion RJ45 ne fonctionne pas ?

Plusieurs raisons peuvent expliquer une panne de connexion RJ45.
Les raisons les plus fréquentes incluent un mauvais branchement du câble Ethernet ou un câble défectueux qui interrompt la transmission des données.
Vérifiez également que la prise murale RJ45 est correctement connectée au panneau de brassage dans votre installation réseau. Il se peut qu’elle soit mal configurée ou non connectée. Un problème de configuration réseau sur votre ordinateur ou routeur peut aussi empêcher la connexion réseau. Enfin, assurez vous que le port RJ45 n'est pas désactivé dans les paramètres de votre équipement réseau.

Peut-on relier plusieurs appareils à une seule prise RJ45 ?

Oui, il est possible de connecter plusieurs appareils à une seule prise RJ45 en utilisant un switch réseau (ou commutateur Ethernet). Contrairement à une multiprise Ethernet qui ne fait que dupliquer le signal, un switch réseau est intelligent et répartit efficacement la bande passante entre tous les ports RJ45 connectés.
Cette solution permet d'étendre votre réseau Ethernet sans compromettre les performances de connexion de chaque appareil relié au switch.

Quel est le rôle d’un switch dans une installation RJ45 ?

Il permet de connecter plusieurs appareils réseau à partir d’un seul câble/prise RJ45, en distribuant le signal Ethernet.
Cela est couramment utilisé dans les salles de réunion ou les espaces collaboratifs de travail partagé.

Quelle est la norme électrique actuelle en France ?

La norme NF C 15100 constitue le cadre réglementaire pour les installations électriques en France. Son application est obligatoire pour toutes les constructions neuves ainsi que pour les rénovations complètes, assurant ainsi la sécurité des personnes et des biens, la fiabilité des équipements et la conformité aux exigences légales .

Elle définit précisément les règles de conception, d'installation et de maintenance des systèmes électriques, couvrant des aspects essentiels tels que le dimensionnement des câbles, la protection contre les surtensions, la mise à la terre, l'organisation des circuits spécialisés (pour la cuisine, la salle de bain, etc.) et l'intégration des dispositifs de sécurité comme les disjoncteurs différentiels .
